Существует всего два способа крепления арматуры в каркасе: электросварка и вязка. Мы не будем открывать дискуссию о том, какой из них предпочтительнее. Скажем лишь, что при вязке не снижается прочность рабочих стержней.

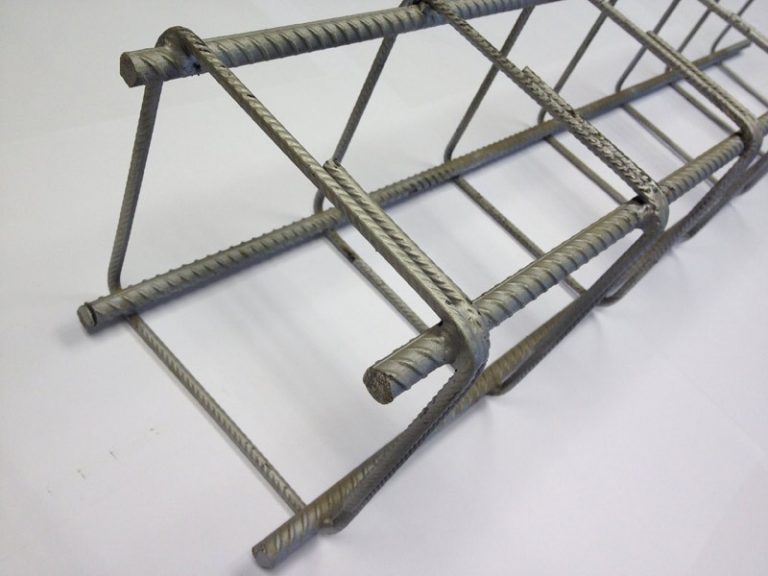

каркас

Любая сварка ослабляет металл, поскольку создает в нем локальные напряжения. Это негативно сказывается на надежности всей конструкции.

По сравнению со сваркой вязальные работы более трудоемкие.

Несмотря на это, в частном строительстве с его небольшими объемами лучше выбрать их. Особенно, когда речь идет о таких ответственных конструкциях, как фундамент и плиты перекрытия.

Содержание статьи:

В этой статье мы расскажем начинающим строителям о том, как правильно вязать арматуру. Рассмотрим инструменты, материалы и технологии, применяемые для этой работы. Надеемся, что полученная информация поможет вам уверенно обращаться с металлом, собирая прочные и надежные каркасы.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

  • Пассатижи;
  • Крючок (простой и реверсивный);
  • Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании для чего вяжут арматурный каркас рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Технология работы крючком

Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».

Суть метода заключается в следующем: место пересечения стержней охватывают стальной проволокой, сложенной вдвое. Вязальный крючок вставляют в петлю и захватывают им другой свободный конец. После этого инструмент вращают до момента стягивания. Концы проволоки загибают внутрь каркаса.

Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.

Схема вязки арматуры с помощью крючка

Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.

Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.

Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.

Материалы

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

Нормы и правила выполнения работ

Указания по проектированию и изготовлению арматурных каркасов содержатся в двух нормативных документах. ГОСТ 10922-2012 оговаривает технические условия для вязаных и сварных соединений железобетонных конструкций. Свод правил СП 52-101-2003 регламентирует требования к проектированию каркасов.

На основе этих нормативов разработаны типовые схемы вязки арматуры под ленточный фундамент, размеры нахлестов, диаметры используемой арматуры и другие правила производства работ.

При стыковке стержней на прямых и угловых участках важное значение имеет длина нахлестов. СНиП устанавливает данный параметр в зависимости от диаметра рабочей арматуры (в миллиметрах):

  • 300 мм для прутков диаметром 10 мм;
  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;
  • 680 для 22 мм;
  • 760 для 25 мм.

Вязка каркаса ленточного фундамента

На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.

Подставки под арматурный каркас

К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).

Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.

На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».

Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.

Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.

Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.

Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.

Подставка для монтажа верхнего каркаса  монолитной плиты

В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.

Вязать ее можно несколькими способами:

  • отожженной стальной проволокой;
  • пластиковыми стяжками-хомутами;
  • пластмассовыми клипсами-фиксаторами.

Ориентировочные цены

Стоимость вязки арматуры, как говорят сметчики, «сидит» в суммарной цене 1м3 железобетона. В квадратных или погонных метрах ее считают индивидуально для каждого вида конструкции. При этом приходится учитывать различные параметры (ширину и высоту ростверка, толщину плиты, сечение арматуры, уровень сложности каркаса и т.д.).

Для ориентировочного подсчета строители используют расценку в рублях за 1 тонну используемого металла. На сегодняшний день в 2017 году она составляет в среднем от 20 тысяч рублей.
